Van Công Nghiệp: 5 Hướng Dẫn Chuyên Sâu & Giải Pháp Hiệu Quả

Trong bối cảnh công nghiệp hóa, hiện đại hóa ngày nay, các hệ thống đường ống và thiết bị kiểm soát lưu chất đóng vai trò xương sống cho mọi quy trình sản xuất. Trung tâm của những hệ thống này không thể thiếu sự hiện diện của van công nghiệp. Chúng là những thiết bị cơ khí thiết yếu, được thiết kế để điều khiển, điều hướng, và cách ly dòng chảy của chất lỏng, khí, bùn hoặc bột trong các đường ống.

Từ nhà máy hóa chất đến hệ thống xử lý nước, từ ngành dầu khí đến sản xuất thực phẩm, vai trò của mỗi loại van công nghiệp đều vô cùng quan trọng. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động, vật liệu chế tạo, và cách lựa chọn van phù hợp sẽ giúp tối ưu hóa hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống. Bài viết này sẽ cung cấp một cái nhìn chuyên sâu về các loại van công nghiệp phổ biến, ứng dụng và những hướng dẫn quan trọng giúp bạn đưa ra quyết định đúng đắn.

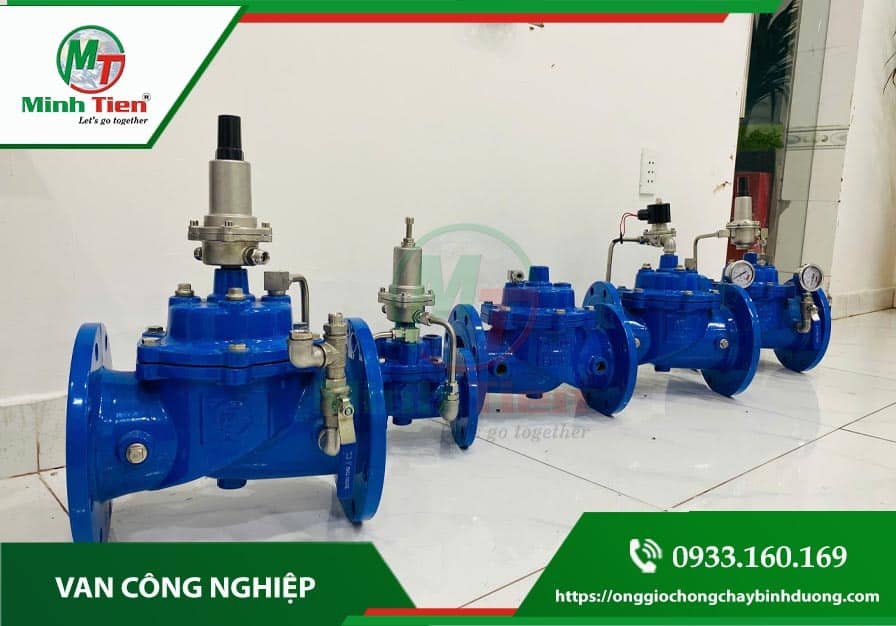

1. Van Công Nghiệp Là Gì? Định Nghĩa và Vai Trò Thiết Yếu

Van công nghiệp là một thiết bị cơ khí được sử dụng để kiểm soát dòng chảy của chất lỏng, khí, hơi nước hoặc bùn trong một hệ thống đường ống. Chức năng chính của chúng bao gồm đóng, mở, điều tiết, trộn lẫn, và ngăn chặn dòng chảy ngược. Sự đa dạng về chủng loại và vật liệu giúp chúng hoạt động hiệu quả trong mọi môi trường, từ áp suất thấp đến cao, từ nhiệt độ cực lạnh đến cực nóng.

Vai trò của các loại van công nghiệp là không thể thay thế trong bất kỳ hệ thống kiểm soát lưu chất nào. Chúng không chỉ đảm bảo an toàn vận hành mà còn tối ưu hóa hiệu suất sản xuất. Việc lựa chọn đúng loại van công nghiệp phù hợp với từng ứng dụng cụ thể là yếu tố then chốt để tránh lãng phí năng lượng, giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị.

Các loại van này là trái tim của hệ thống kiểm soát lưu chất, từ đường ống dẫn nước sinh hoạt đến các nhà máy điện hạt nhân. Mỗi van công nghiệp được thiết kế với mục đích và chức năng riêng biệt, đóng góp vào sự ổn định và hiệu quả của toàn bộ quy trình. Hiểu rõ về chúng là bước đầu tiên để xây dựng và vận hành một hệ thống hiệu quả.

2. Phân Loại Các Loại Van Công Nghiệp Phổ Biến Hiện Nay

Thị trường có rất nhiều loại van công nghiệp, mỗi loại có thiết kế và chức năng riêng, phục vụ các mục đích khác nhau trong hệ thống đường ống. Dưới đây là phân loại các loại van công nghiệp phổ biến nhất mà bạn cần biết để lựa chọn đúng đắn.

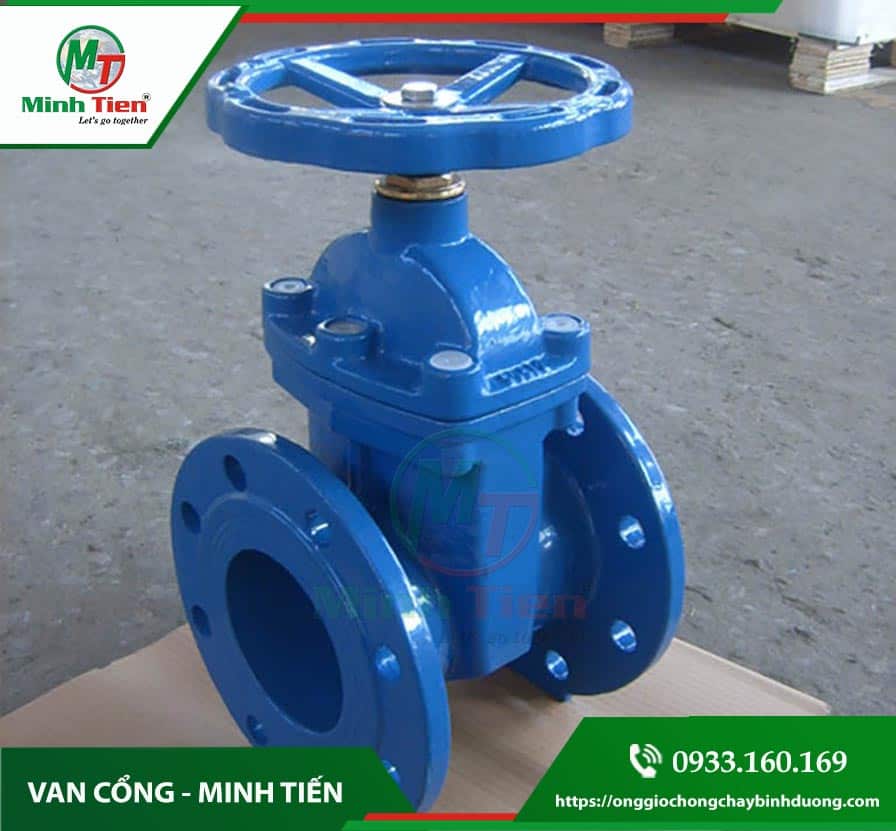

2.1. Van Cổng (Gate Valve)

Van cổng là loại van được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng chảy. Thiết kế của van cổng bao gồm một đĩa hoặc tấm chắn di chuyển lên xuống vuông góc với dòng chảy. Khi van được mở hoàn toàn, không có vật cản nào trong đường ống, giúp giảm thiểu tổn thất áp suất.

Đặc điểm nổi bật của loại van công nghiệp này là khả năng đóng kín tuyệt đối và ít gây tổn thất áp suất khi mở hoàn toàn. Tuy nhiên, chúng không thích hợp cho việc điều tiết dòng chảy vì việc mở một phần có thể gây xói mòn và hỏng đĩa van. Van cổng thường được sử dụng trong các hệ thống đòi hỏi lưu lượng lớn và ít khi cần điều chỉnh.

2.2. Van Cầu (Globe Valve)

Van cầu được thiết kế để điều tiết dòng chảy một cách chính xác. Cấu tạo của van cầu bao gồm một đĩa di chuyển theo đường thẳng để đóng mở hoặc điều chỉnh lưu lượng thông qua một ghế van. Đường đi của dòng chảy qua van cầu có sự thay đổi hướng, tạo ra sự sụt áp đáng kể.

Mặc dù gây sụt áp, van cầu vẫn là lựa chọn hàng đầu cho các ứng dụng yêu cầu điều khiển lưu lượng và áp suất chặt chẽ. Chúng rất phù hợp cho các hệ thống hơi, nước nóng hoặc các ứng dụng cần điều tiết chính xác. Độ bền và khả năng kiểm soát là những ưu điểm nổi bật của loại van công nghiệp này.

2.3. Van Bi (Ball Valve)

Van bi sử dụng một quả cầu rỗng, có lỗ xuyên qua, để kiểm soát dòng chảy. Khi quả cầu được xoay 90 độ, lỗ sẽ thẳng hàng với đường ống cho phép dòng chảy đi qua (mở) hoặc vuông góc với đường ống để ngăn chặn dòng chảy (đóng). Đây là một trong những loại van công nghiệp được sử dụng rộng rãi nhất.

Ưu điểm của van bi là khả năng đóng mở nhanh chóng, độ kín cao, và ít phải bảo trì. Chúng có nhiều kích cỡ và vật liệu khác nhau, phù hợp với đa dạng ứng dụng, từ nước, khí đến các hóa chất ăn mòn. Độ bền và hiệu quả là lý do van bi trở thành lựa chọn phổ biến.

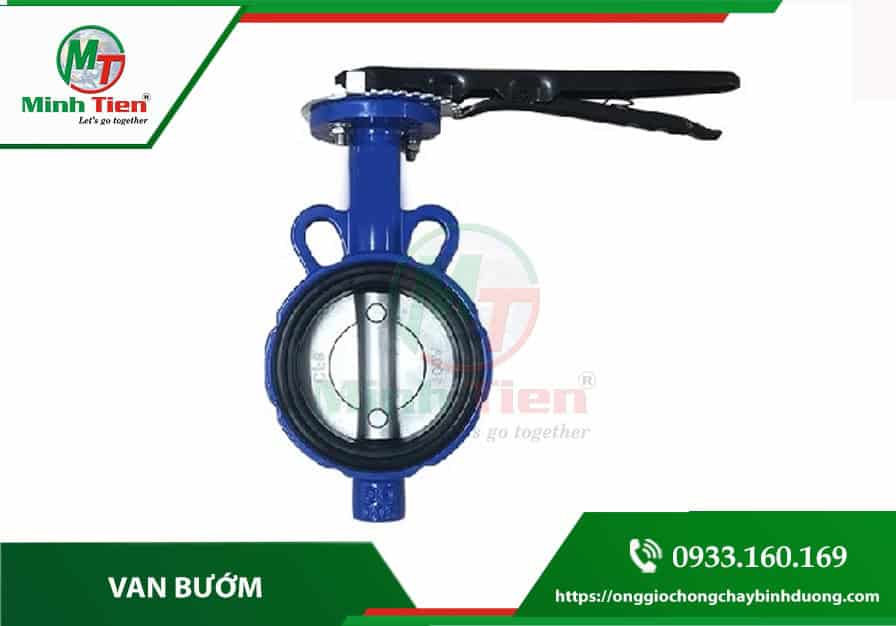

2.4. Van Bướm (Butterfly Valve)

Van bướm có một đĩa xoay quanh trục nằm trong thân van. Khi đĩa xoay song song với dòng chảy, van mở. Khi đĩa xoay vuông góc với dòng chảy, van đóng. Thiết kế nhỏ gọn và trọng lượng nhẹ là những ưu điểm chính của van bướm.

Van bướm thường được sử dụng trong các ứng dụng có đường kính lớn, nơi cần khả năng đóng mở nhanh và tiết kiệm không gian. Chúng phù hợp cho các hệ thống nước, khí, và các môi trường không đòi hỏi độ kín tuyệt đối như van bi hoặc van cổng. Chi phí thấp cũng là một lợi thế của loại van công nghiệp này.

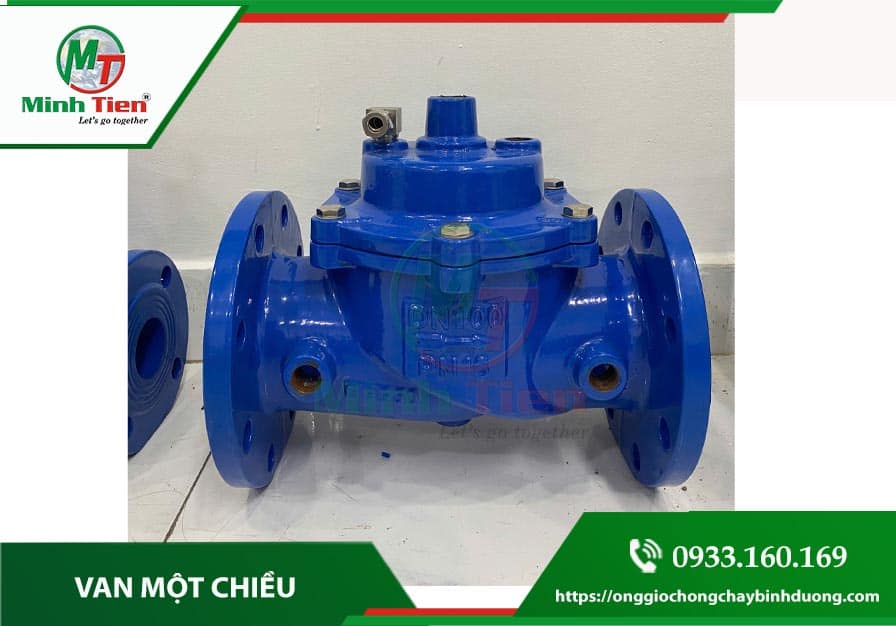

2.5. Van Một Chiều (Check Valve)

Van một chiều, hay còn gọi là van chống chảy ngược, được thiết kế để chỉ cho phép dòng chảy đi qua theo một hướng duy nhất và tự động đóng lại khi dòng chảy cố gắng đi ngược lại. Điều này giúp bảo vệ bơm và các thiết bị khác khỏi hư hại do dòng chảy ngược gây ra. Đây là một thành phần an toàn quan trọng của hệ thống.

Có nhiều loại van một chiều như van một chiều cánh lật, van một chiều lò xo, van một chiều chữ Y. Lựa chọn loại van một chiều phù hợp phụ thuộc vào loại lưu chất, áp suất, và không gian lắp đặt. Sự hiện diện của van một chiều là cần thiết để duy trì tính toàn vẹn của hệ thống đường ống.

2.6. Van An Toàn (Safety/Relief Valve)

Van an toàn là thiết bị bảo vệ áp suất, được thiết kế để tự động mở ra và xả áp khi áp suất trong hệ thống vượt quá giới hạn an toàn định mức. Điều này giúp ngăn ngừa hư hỏng thiết bị và tai nạn nghiêm trọng do quá áp. Vai trò của van an toàn là cực kỳ quan trọng trong mọi ngành công nghiệp.

Van an toàn được sử dụng rộng rãi trong nồi hơi, bình áp lực, đường ống dẫn khí, và các hệ thống hóa chất. Việc bảo trì và kiểm định định kỳ van an toàn là bắt buộc để đảm bảo chúng luôn hoạt động hiệu quả khi cần thiết. Đây là một loại van công nghiệp không thể thiếu trong các ứng dụng áp lực cao.

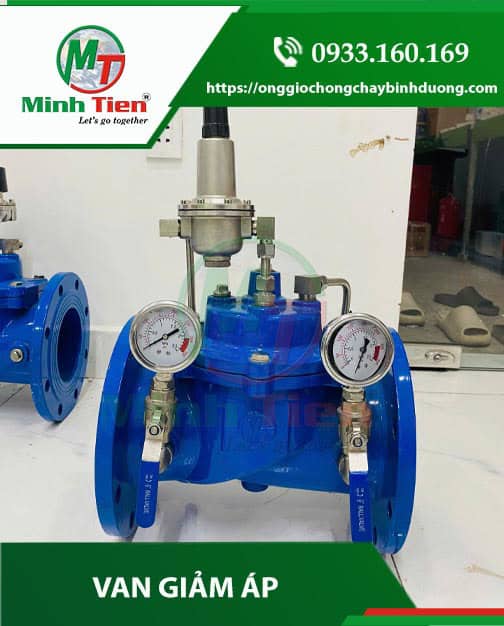

2.7. Van Giảm Áp (Pressure Reducing Valve – PRV)

Van giảm áp được sử dụng để duy trì áp suất đầu ra ở mức mong muốn, thấp hơn áp suất đầu vào, bất kể sự biến động của áp suất đầu vào. Chúng giúp bảo vệ các thiết bị nhạy cảm và tối ưu hóa hiệu quả hoạt động của hệ thống. Van giảm áp rất phổ biến trong các hệ thống cấp nước và hơi.

Việc lựa chọn van giảm áp phù hợp đòi hỏi phải xem xét kỹ lưỡng lưu lượng, dải áp suất và nhiệt độ làm việc. Một van giảm áp chất lượng cao sẽ giúp ổn định hệ thống và kéo dài tuổi thọ của các thiết bị khác. Loại van công nghiệp này giúp kiểm soát áp suất một cách chính xác.

2.8. Các Loại Van Công Nghiệp Đặc Biệt Khác

Ngoài các loại van chính đã nêu, còn có nhiều loại van công nghiệp chuyên dụng khác như van màng (diaphragm valve) dùng cho các chất lỏng có tính ăn mòn hoặc cần độ sạch cao, van plug (plug valve) cho dòng chảy sệt hoặc bùn, và van kim (needle valve) để điều tiết dòng chảy rất nhỏ một cách chính xác.

Mỗi loại van đều có những ưu điểm và hạn chế riêng, được thiết kế để đáp ứng các yêu cầu cụ thể của từng ứng dụng. Việc hiểu rõ về các chức năng và đặc điểm của chúng là yếu tố then chốt để lựa chọn van công nghiệp tối ưu nhất cho hệ thống của bạn.

3. Nguyên Lý Hoạt Động Của Van Công Nghiệp

Mặc dù có nhiều loại van công nghiệp khác nhau, nguyên lý hoạt động cơ bản của chúng đều dựa trên việc điều khiển một bộ phận đóng mở để kiểm soát dòng chảy. Bộ phận này có thể là đĩa, bi, cổng, hoặc màng, được di chuyển bởi một bộ truyền động để thay đổi diện tích tiết diện dòng chảy.

Quá trình này có thể được thực hiện thủ công bằng tay quay, cần gạt, hoặc tự động thông qua bộ truyền động van. Bộ truyền động van có thể là khí nén, điện, hoặc thủy lực, cho phép điều khiển từ xa và tích hợp vào các hệ thống tự động hóa. Nguyên lý này áp dụng cho mọi loại van công nghiệp.

3.1. Cơ Chế Đóng/Mở Thủ Công

Hầu hết các loại van công nghiệp cơ bản đều có thể được vận hành thủ công. Điều này bao gồm việc sử dụng tay quay để xoay thân van (như van bi, van bướm) hoặc để nâng hạ trục van (như van cổng, van cầu). Vận hành thủ công đơn giản, không yêu cầu nguồn điện hoặc khí nén, và phù hợp với các ứng dụng không cần điều khiển liên tục.

Tuy nhiên, đối với các van kích thước lớn hoặc trong hệ thống cần vận hành thường xuyên, việc vận hành thủ công có thể tốn sức và không hiệu quả. Đây là lúc vai trò của bộ truyền động van tự động trở nên quan trọng. Việc chọn đúng cơ chế đóng mở là một yếu tố cần cân nhắc cho các ứng dụng van công nghiệp.

3.2. Vai Trò Của Bộ Truyền Động Van Tự Động

Bộ truyền động van là thiết bị chuyển đổi tín hiệu điều khiển thành chuyển động cơ học để đóng mở hoặc điều chỉnh van. Chúng có thể là khí nén, điện hoặc thủy lực, mang lại khả năng điều khiển tự động và từ xa. Sự phát triển của bộ truyền động đã cách mạng hóa cách chúng ta quản lý các hệ thống đường ống.

Bộ truyền động khí nén sử dụng khí nén để tạo lực, phổ biến vì độ bền và tốc độ phản ứng. Bộ truyền động điện sử dụng động cơ điện, cung cấp khả năng điều khiển chính xác và dễ dàng tích hợp vào hệ thống SCADA. Trong khi đó, bộ truyền động thủy lực mạnh mẽ, thích hợp cho các van lớn hoặc ứng dụng áp suất cao. Tất cả các bộ truyền động này giúp tối ưu hóa hiệu suất của van công nghiệp.

4. Vật Liệu Chế Tạo Van Công Nghiệp và Tiêu Chuẩn Lựa Chọn

Vật liệu chế tạo van công nghiệp là yếu tố cực kỳ quan trọng, ảnh hưởng trực tiếp đến hiệu suất, độ bền và tuổi thọ của van. Việc lựa chọn vật liệu van phải dựa trên loại lưu chất, nhiệt độ, áp suất, và môi trường làm việc để đảm bảo van hoạt động ổn định và an toàn.

Các vật liệu phổ biến bao gồm gang, thép carbon, thép không gỉ, đồng, và các loại nhựa kỹ thuật. Mỗi loại vật liệu đều có đặc tính riêng về độ bền hóa chất vật liệu van, khả năng chịu nhiệt, áp lực định mức van, và chi phí. Lựa chọn đúng vật liệu giúp tối ưu hóa hiệu suất van.

4.1. Gang (Cast Iron & Ductile Iron)

Gang là vật liệu phổ biến cho van công nghiệp nhờ chi phí thấp và khả năng đúc tốt. Gang xám (Cast Iron) thường được dùng cho các ứng dụng nước, khí không ăn mòn ở áp suất và nhiệt độ thấp đến trung bình. Gang dẻo (Ductile Iron) có độ bền và khả năng chịu va đập tốt hơn, thích hợp cho các ứng dụng đòi hỏi độ bền cơ học cao hơn.

Mặc dù có nhiều ưu điểm, gang không phù hợp cho môi trường có tính ăn mòn cao hoặc nhiệt độ quá cao. Hơn nữa, độ bền hóa chất vật liệu van bằng gang cũng hạn chế. Tuy nhiên, với các hệ thống nước thông thường, van gang vẫn là lựa chọn kinh tế và hiệu quả.

4.2. Thép Carbon (Carbon Steel)

Thép carbon là vật liệu cứng và bền, được sử dụng rộng rãi cho van công nghiệp trong các ứng dụng áp suất và nhiệt độ cao hơn gang. Chúng phù hợp cho dầu khí, hơi nước và các ứng dụng công nghiệp nặng. Các loại thép carbon phổ biến là A216 WCB, A105.

Điểm yếu của thép carbon là khả năng chống ăn mòn thấp nếu không được phủ lớp bảo vệ. Tuy nhiên, với lớp phủ thích hợp, chúng có thể hoạt động tốt trong nhiều môi trường. Thép carbon là lựa chọn đáng tin cậy cho nhiều loại van công nghiệp.

4.3. Thép Không Gỉ (Stainless Steel)

Thép không gỉ (Inox) là lựa chọn hàng đầu cho các ứng dụng đòi hỏi khả năng chống ăn mòn cao và độ sạch. Các loại phổ biến bao gồm 304, 316, 316L. Chúng được sử dụng rộng rãi trong ngành hóa chất, thực phẩm, dược phẩm và xử lý nước thải nhờ độ bền hóa chất vật liệu van vượt trội.

Giá thành của thép không gỉ thường cao hơn gang và thép carbon, nhưng lợi ích về tuổi thọ và khả năng chống ăn mòn thường bù đắp lại chi phí này. Sự đa dạng của các mác thép không gỉ giúp tối ưu hóa hiệu suất van công nghiệp trong nhiều môi trường khắc nghiệt.

4.4. Đồng và Hợp Kim Đồng (Bronze/Brass)

Đồng và hợp kim đồng như đồng thau (brass) và đồng thanh (bronze) thường được sử dụng cho các van nhỏ, đặc biệt là trong hệ thống cấp nước sinh hoạt, PCCC, hoặc các ứng dụng nhiệt độ thấp. Chúng có khả năng chống ăn mòn tốt trong môi trường nước và dễ gia công.

Van bằng đồng thường có giá thành phải chăng và phù hợp với nhiều ứng dụng phổ thông. Tuy nhiên, chúng không thích hợp cho các môi trường có áp suất và nhiệt độ quá cao hoặc các hóa chất ăn mòn mạnh. Van đồng cũng là một thành phần quan trọng của nhiều hệ thống van công nghiệp.

4.5. Nhựa (Plastic)

Các loại nhựa kỹ thuật như PVC, CPVC, PP, PVDF được sử dụng để chế tạo van công nghiệp cho các ứng dụng đòi hỏi khả năng chống ăn mòn hóa chất cực tốt. Chúng nhẹ, giá thành thấp và không bị rỉ sét. Van nhựa thường được dùng trong xử lý nước, hóa chất nhẹ, và nông nghiệp.

Tuy nhiên, van nhựa có giới hạn về áp suất định mức van và định mức nhiệt độ làm việc. Chúng không thể chịu được áp lực và nhiệt độ cao như kim loại. Việc lựa chọn vật liệu van nhựa phải cân nhắc kỹ lưỡng các điều kiện vận hành cụ thể.

5. Ứng Dụng Van Trong Các Ngành Công Nghiệp Đa Dạng

Van công nghiệp là những thành phần không thể thiếu trong hầu hết các ngành công nghiệp. Chúng đóng vai trò quan trọng trong việc kiểm soát quy trình, đảm bảo an toàn và tối ưu hóa hiệu quả hoạt động. Từ các nhà máy sản xuất đến cơ sở hạ tầng, van đều hiện diện.

5.1. Ngành Dầu Khí và Hóa Chất

Trong ngành dầu khí, van công nghiệp được sử dụng để kiểm soát dòng chảy của dầu thô, khí tự nhiên, và các sản phẩm tinh chế qua hàng ngàn km đường ống. Các loại van bi, van cổng, và van cầu với vật liệu chịu ăn mòn cao là phổ biến nhất. Khả năng chịu áp lực định mức van và định mức nhiệt độ làm việc cực đoan là yêu cầu bắt buộc.

Ngành hóa chất yêu cầu các loại van có khả năng chống ăn mòn tuyệt đối do phải tiếp xúc với nhiều loại hóa chất độc hại và ăn mòn. Thép không gỉ, hợp kim đặc biệt và nhựa (PVC, PVDF) là những vật liệu được ưu tiên. Van màng và van plug cũng thường xuyên được sử dụng trong các quy trình hóa học phức tạp.

5.2. Ngành Nước và Xử Lý Nước Thải

Trong hệ thống cấp nước sạch và xử lý nước thải, van công nghiệp đóng vai trò điều tiết lưu lượng, phân phối nước, và ngăn chặn dòng chảy ngược. Van bướm, van cổng, van một chiều bằng gang hoặc gang dẻo là những lựa chọn phổ biến. Các van này cần có khả năng chống ăn mòn tốt trong môi trường nước.

Đặc biệt, trong các nhà máy xử lý nước thải, van cần chịu được môi trường khắc nghiệt với nhiều tạp chất và hóa chất. Khả năng đóng mở nhanh và độ bền là yếu tố then chốt. Sự ổn định của hệ thống đường ống phụ thuộc rất nhiều vào chất lượng của van công nghiệp.

5.3. Ngành Năng Lượng (Nhiệt Điện, Thủy Điện)

Các nhà máy nhiệt điện và thủy điện sử dụng van công nghiệp để kiểm soát hơi nước áp suất cao, nước làm mát, và nhiên liệu. Van cầu, van cổng, và van an toàn với vật liệu thép hợp kim chịu nhiệt độ cao là rất quan trọng để đảm bảo an toàn và hiệu suất.

Trong nhà máy điện hạt nhân, yêu cầu về độ tin cậy và an toàn của van là cực kỳ nghiêm ngặt. Mỗi van công nghiệp phải tuân thủ các tiêu chuẩn kỹ thuật van công nghiệp cao nhất. Chúng đóng vai trò sống còn trong việc vận hành và kiểm soát toàn bộ quy trình sản xuất năng lượng.

5.4. Ngành Thực Phẩm và Đồ Uống

Trong ngành thực phẩm và đồ uống, yêu cầu về vệ sinh và độ sạch là tối quan trọng. Van công nghiệp được sử dụng phải làm từ vật liệu thép không gỉ (inox 304/316L) được đánh bóng bề mặt để ngăn chặn sự tích tụ vi khuẩn. Van bi và van bướm vệ sinh là lựa chọn phổ biến.

Các van này cần dễ dàng tháo lắp và làm sạch tại chỗ (CIP – Clean In Place) để đảm bảo tuân thủ các quy định về an toàn thực phẩm. Việc lựa chọn van phù hợp giúp duy trì chất lượng sản phẩm và an toàn cho người tiêu dùng. Đây là lĩnh vực mà van công nghiệp đặc biệt cần sự tinh khiết.

5.5. Ngành Dược Phẩm và Y Tế

Tương tự ngành thực phẩm, ngành dược phẩm và y tế đòi hỏi van công nghiệp có độ sạch và khả năng chống ăn mòn cực cao. Van màng và van bi vệ sinh bằng thép không gỉ 316L là phổ biến nhất. Chúng được sử dụng trong các hệ thống sản xuất thuốc, nước cất và các chất lỏng vô trùng.

Mỗi van phải đáp ứng các tiêu chuẩn nghiêm ngặt về dược phẩm và sinh học để đảm bảo không gây ô nhiễm sản phẩm. Độ rò rỉ van phải gần như bằng không. Các giải pháp van điều khiển tự động cũng được áp dụng rộng rãi để đảm bảo quy trình sản xuất tự động và chính xác.

5.6. Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning)

Trong các hệ thống sưởi, thông gió và điều hòa không khí (HVAC) quy mô lớn, van công nghiệp điều khiển dòng chảy của nước lạnh, nước nóng, và hơi nước. Van bi, van bướm và van cầu là những loại phổ biến nhất. Chúng giúp điều tiết nhiệt độ và độ ẩm trong các tòa nhà lớn và khu công nghiệp.

Các van này thường được tích hợp với hệ thống điều khiển tự động để tối ưu hóa việc sử dụng năng lượng. Việc lựa chọn van phù hợp giúp cải thiện hiệu suất năng lượng và sự thoải mái trong môi trường sống và làm việc. Van trong HVAC cũng góp phần vào hiệu quả tổng thể của hệ thống.

6. Tiêu Chí Lựa Chọn Van Công Nghiệp Phù Hợp Cho Hệ Thống

Việc lựa chọn van công nghiệp phù hợp là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu suất, độ an toàn, và chi phí vận hành của toàn bộ hệ thống. Có nhiều yếu tố cần được xem xét kỹ lưỡng để tối ưu hóa hiệu suất van.

6.1. Loại Lưu Chất, Nhiệt Độ và Áp Suất Làm Việc

Đây là ba yếu tố cơ bản nhất. Bạn cần xác định rõ loại lưu chất (nước, khí, dầu, hóa chất, bùn…), khoảng nhiệt độ làm việc (từ min đến max) và áp suất định mức van (áp suất làm việc bình thường và áp suất thiết kế tối đa). Những yếu tố này sẽ quyết định loại vật liệu van, kiểu kết nối van và cấu trúc của van.

Ví dụ, đối với hóa chất ăn mòn, cần chọn vật liệu thép không gỉ hoặc nhựa. Đối với hơi nước áp suất cao, cần van thép hợp kim. Việc đánh giá chính xác các thông số này là bước đầu tiên để đảm bảo an toàn và tuổi thọ cho van công nghiệp.

6.2. Chức Năng Của Van (Đóng/Mở, Điều Tiết, Chống Chảy Ngược)

Mỗi loại van công nghiệp được thiết kế cho một chức năng cụ thể. Van cổng và van bi thích hợp cho chức năng đóng/mở hoàn toàn. Van cầu và van kim lý tưởng cho việc điều tiết lưu lượng. Van một chiều ngăn chặn dòng chảy ngược. Van an toàn bảo vệ khỏi quá áp.

Xác định rõ chức năng yêu cầu của van sẽ giúp thu hẹp phạm vi lựa chọn. Đừng cố gắng sử dụng một loại van cho mục đích không phù hợp, ví dụ dùng van cổng để điều tiết, điều này có thể dẫn đến hỏng hóc và giảm vòng đời sản phẩm van.

6.3. Kiểu Kết Nối Van và Kích Thước

Kiểu kết nối van phải tương thích với hệ thống đường ống hiện có. Các kiểu phổ biến bao gồm nối ren, mặt bích (flanged), hàn socket (socket weld), và hàn butt (butt weld). Lựa chọn kiểu kết nối van phù hợp giúp việc lắp đặt dễ dàng và đảm bảo độ kín khít của hệ thống đường ống.

Kích thước van (đường kính danh nghĩa – DN hoặc NPS) phải phù hợp với đường kính ống để đảm bảo lưu lượng và áp suất tối ưu. Việc tính toán sai kích thước có thể gây ra sụt áp, giảm hiệu suất hoặc tạo ra tiếng ồn không mong muốn trong hệ thống van công nghiệp.

6.4. Thương Hiệu, Chi Phí và Tiêu Chuẩn Kỹ Thuật

Uy tín thương hiệu thường đi kèm với chất lượng sản phẩm. Các nhà sản xuất van công nghiệp uy tín tuân thủ các tiêu chuẩn kỹ thuật van công nghiệp quốc tế như ASME, API, ISO, DIN. Mặc dù van của các thương hiệu lớn có thể có chi phí ban đầu cao hơn, nhưng chúng thường mang lại vòng đời sản phẩm van dài hơn và độ tin cậy cao hơn.

Đặc biệt, khi mua sắm các thiết bị quan trọng như van công nghiệp, hãy tìm đến các nhà cung cấp uy tín như PHỤ KIỆN ĐƯỜNG ỐNG – MINH TIẾN để đảm bảo chất lượng và dịch vụ hậu mãi. Chi phí ban đầu cần được cân nhắc với tổng chi phí sở hữu (TCO) bao gồm bảo trì và tuổi thọ.

6.5. Mức Độ Tự Động Hóa và An Toàn

Nếu hệ thống yêu cầu điều khiển tự động, bạn cần chọn van có khả năng tích hợp với bộ truyền động van khí nén, điện hoặc thủy lực. Khả năng tự động hóa giúp tối ưu hóa hiệu suất van, giảm thiểu sức người và tăng cường độ chính xác. Việc này đặc biệt quan trọng trong các dây chuyền sản xuất hiện đại.

Yếu tố an toàn luôn là ưu tiên hàng đầu. Đối với các ứng dụng nguy hiểm (chất lỏng dễ cháy, khí độc), cần lựa chọn van có chứng nhận an toàn, khả năng chống cháy, và độ rò rỉ van thấp nhất có thể. Van an toàn và van xả áp là những thành phần bảo vệ không thể thiếu.

7. Hướng Dẫn Bảo Trì và Sửa Chữa Van Công Nghiệp Hiệu Quả

Bảo trì định kỳ là yếu tố then chốt để kéo dài tuổi thọ của van công nghiệp, đảm bảo chúng hoạt động hiệu quả và an toàn. Việc bỏ qua công tác bảo trì có thể dẫn đến sự cố thường gặp và cách khắc phục van công nghiệp tốn kém, thậm chí là nguy hiểm.

7.1. Tầm Quan Trọng Của Bảo Trì Định Kỳ

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu hao mòn, rò rỉ, hoặc hư hỏng. Nó không chỉ giúp ngăn ngừa sự cố đột ngột gây gián đoạn sản xuất mà còn giảm thiểu chi phí sửa chữa lớn. Một kế hoạch bảo trì chặt chẽ sẽ giúp tối ưu hóa hiệu suất van và kéo dài vòng đời sản phẩm van.

Việc kiểm tra, làm sạch, và bôi trơn các bộ phận chuyển động giúp van hoạt động trơn tru. Đối với các hệ thống đường ống phức tạp, việc lên lịch bảo trì cho từng loại van công nghiệp theo khuyến nghị của nhà sản xuất là điều cần thiết. Điều này đảm bảo toàn bộ hệ thống luôn trong tình trạng tốt nhất.

7.2. Các Bước Kiểm Tra và Bảo Dưỡng Cơ Bản

Kiểm tra rò rỉ: Thường xuyên kiểm tra các mối nối, vòng đệm, và thân van xem có dấu hiệu rò rỉ lưu chất không. Độ rò rỉ van là chỉ số quan trọng cho thấy tình trạng của van.

Kiểm tra vận hành: Đảm bảo van có thể đóng mở hoàn toàn và trơn tru. Nếu có tiếng ồn lạ hoặc kẹt, cần kiểm tra ngay.

Làm sạch: Loại bỏ bụi bẩn, cặn bám trên thân van và các bộ phận chuyển động. Điều này giúp tránh tắc nghẽn và mài mòn.

Bôi trơn: Bôi trơn các bộ phận chuyển động như trục van, ren, và bộ truyền động van theo khuyến nghị của nhà sản xuất. Bôi trơn đúng cách giúp giảm ma sát và tăng tuổi thọ.

7.3. Khắc Phục Sự Cố Thường Gặp Của Van Công Nghiệp

Rò rỉ qua thân van: Có thể do gioăng/vòng đệm bị hỏng hoặc siết không đúng cách. Cần thay thế gioăng hoặc siết lại bulông.

Kẹt van/khó đóng mở: Có thể do tích tụ cặn bẩn, thiếu bôi trơn, hoặc hỏng bộ truyền động van. Cần làm sạch, bôi trơn hoặc kiểm tra bộ phận truyền động.

Rò rỉ qua ghế van (internal leakage): Do đĩa van hoặc ghế van bị mòn, hư hỏng. Trường hợp này thường yêu cầu thay thế bộ phận bên trong hoặc toàn bộ van. Đây là một trong những sự cố thường gặp và cách khắc phục van công nghiệp phức tạp hơn.

Tiếng ồn bất thường: Có thể do cavitation (hiện tượng tạo bọt khí) hoặc rung động. Cần kiểm tra lại lưu lượng, áp suất và hỗ trợ của đường ống. Đôi khi, tiếng ồn là dấu hiệu của việc van công nghiệp không được lựa chọn hoặc lắp đặt đúng cách.

8. Tiêu Chuẩn Kỹ Thuật Van Công Nghiệp Quốc Tế và Việt Nam

Để đảm bảo chất lượng, an toàn và khả năng tương thích, van công nghiệp phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Các tiêu chuẩn này không chỉ quy định về thiết kế, vật liệu mà còn về thử nghiệm và lắp đặt.

8.1. Các Tiêu Chuẩn Quốc Tế Phổ Biến

ASME (American Society of Mechanical Engineers): Quy định về thiết kế, chế tạo và thử nghiệm van, đặc biệt là van áp suất cao. ASME B16.34 là tiêu chuẩn phổ biến cho van thép.

API (American Petroleum Institute): Áp dụng cho van trong ngành dầu khí. API 6D cho van đường ống, API 600 cho van cổng thép, API 598 cho thử nghiệm và kiểm tra van. Đây là những tiêu chuẩn cực kỳ quan trọng cho các loại van công nghiệp chuyên biệt.

ISO (International Organization for Standardization): Bao gồm nhiều tiêu chuẩn cho van, ví dụ ISO 5208 cho thử nghiệm áp suất van, ISO 5210 cho kết nối bộ truyền động.

DIN (Deutsches Institut für Normung): Tiêu chuẩn Đức, được sử dụng rộng rãi ở Châu Âu. Các van công nghiệp đạt tiêu chuẩn DIN thường có kích thước và đặc tính nhất định.

JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản, phổ biến ở Châu Á. Việc tuân thủ các tiêu chuẩn kỹ thuật van công nghiệp này giúp đảm bảo chất lượng và độ an toàn.

8.2. Tiêu Chuẩn Liên Quan Đến Kiểm Định và An Toàn

Ngoài các tiêu chuẩn thiết kế, còn có các tiêu chuẩn về kiểm định và an toàn như:

• CE Marking: Chứng nhận an toàn cho sản phẩm được bán trong Khu vực Kinh tế Châu Âu.
• SIL (Safety Integrity Level): Đánh giá mức độ an toàn chức năng của các hệ thống điều khiển và thiết bị, bao gồm cả van điều khiển tự động.
• ATEX: Tiêu chuẩn về thiết bị được sử dụng trong môi trường dễ cháy nổ.



Việc lựa chọn van công nghiệp có chứng nhận phù hợp với môi trường vận hành là bắt buộc để đảm bảo an toàn tuyệt đối cho người lao động và tài sản. Một nhà cung cấp uy tín sẽ luôn cung cấp đầy đủ các chứng nhận này.

9. Van Điều Khiển Tự Động Trong Hệ Thống Công Nghiệp Hiện Đại

Sự phát triển của công nghệ tự động hóa đã mang lại những bước tiến vượt bậc trong việc kiểm soát các hệ thống đường ống. Van điều khiển tự động là minh chứng rõ ràng nhất cho xu hướng này, thay thế hoàn toàn hoặc một phần thao tác thủ công.

9.1. Giới Thiệu Van Điều Khiển Tự Động

Van điều khiển tự động là loại van công nghiệp được trang bị bộ truyền động và bộ định vị (positioner) để tự động điều chỉnh vị trí van theo tín hiệu điều khiển từ hệ thống. Chúng là trái tim của mọi hệ thống kiểm soát tự động, cho phép điều chỉnh chính xác lưu lượng, áp suất và nhiệt độ.

Các loại van điều khiển tự động phổ biến bao gồm van bi điều khiển điện/khí nén, van bướm điều khiển điện/khí nén, và van cầu điều khiển. Khả năng tích hợp vào hệ thống SCADA hoặc DCS giúp các hệ thống kiểm soát lưu chất hoạt động mượt mà và hiệu quả hơn bao giờ hết.

9.2. Các Loại Bộ Truyền Động Van Tự Động

Bộ truyền động khí nén (Pneumatic Actuator): Sử dụng khí nén để tạo lực. Phổ biến vì tốc độ phản ứng nhanh, đơn giản, và an toàn trong môi trường dễ cháy nổ. Chúng có thể là tác động đơn (spring return) hoặc tác động kép (double acting). Các loại van công nghiệp thường được kết hợp với bộ truyền động khí nén.

Bộ truyền động điện (Electric Actuator): Sử dụng động cơ điện. Cung cấp khả năng điều khiển chính xác, có thể điều chỉnh vị trí van theo từng bước nhỏ (modulating control). Thích hợp cho các ứng dụng cần điều khiển từ xa và tích hợp với hệ thống điện tử phức biến.

Bộ truyền động thủy lực (Hydraulic Actuator): Sử dụng chất lỏng thủy lực để tạo ra lực lớn. Thích hợp cho các van lớn, nặng hoặc trong các ứng dụng áp suất cao, nơi yêu cầu lực đóng/mở mạnh mẽ. Tuy nhiên, chúng phức tạp hơn và cần hệ thống thủy lực riêng.

9.3. Lợi Ích và Ứng Dụng Trong Tự Động Hóa

Van điều khiển tự động mang lại nhiều lợi ích:

• Tăng độ chính xác: Điều chỉnh lưu lượng và áp suất một cách chính xác hơn so với thủ công.
• Tăng hiệu quả: Giảm thiểu sự can thiệp của con người, tiết kiệm thời gian và nhân lực.
• Cải thiện an toàn: Giúp vận hành trong môi trường nguy hiểm từ xa, giảm rủi ro tai nạn.
• Tối ưu hóa hiệu suất van: Liên tục điều chỉnh để đạt được điều kiện vận hành tối ưu.



Chúng được ứng dụng rộng rãi trong mọi ngành công nghiệp, từ hệ thống HVAC thông minh đến các nhà máy lọc dầu phức tạp, nơi mà sự kiểm soát tự động chính là chìa khóa để vận hành hiệu quả và an toàn. Sự hiện diện của van công nghiệp tự động là xu hướng tất yếu trong tương lai.

10. Hệ Thống Đường Ống và Vai Trò Quan Trọng Của Van

Một hệ thống đường ống hoàn chỉnh không chỉ bao gồm các ống dẫn mà còn là sự kết hợp chặt chẽ của nhiều thiết bị khác nhau, trong đó van công nghiệp đóng vai trò trung tâm. Mối liên hệ giữa hệ thống đường ống và van là không thể tách rời.

10.1. Mối Liên Hệ Giữa Hệ Thống Đường Ống và Van

Van là cầu nối giữa các đoạn ống, là điểm điều khiển dòng chảy, áp suất, và nhiệt độ. Sự lựa chọn và bố trí van ảnh hưởng trực tiếp đến hiệu suất thủy lực của toàn bộ hệ thống đường ống. Một van không phù hợp có thể gây ra sụt áp lớn, rung động, hoặc thậm chí làm hỏng hệ thống.

Trong thiết kế hệ thống đường ống, kỹ sư phải cân nhắc vị trí lắp đặt van, loại van, kích thước, và vật liệu để đảm bảo dòng chảy tối ưu và dễ dàng bảo trì. Các loại van công nghiệp phải được tích hợp một cách hài hòa để tạo thành một hệ thống đồng bộ và hiệu quả.

10.2. Tối Ưu Hóa Thiết Kế Hệ Thống Đường Ống Với Van

Để tối ưu hóa, cần:

• Phân tích yêu cầu hệ thống: Xác định rõ lưu lượng, áp suất, nhiệt độ, và loại lưu chất.
• Lựa chọn van phù hợp: Dựa trên chức năng, vật liệu, và kiểu kết nối van.
• Bố trí van hợp lý: Đặt van ở vị trí dễ tiếp cận để vận hành và bảo trì, đồng thời tối ưu hóa đường đi của dòng chảy.
• Sử dụng van điều khiển tự động: Để tăng cường khả năng tự động hóa và điều khiển chính xác.



Một thiết kế tối ưu với sự lựa chọn van công nghiệp đúng đắn sẽ giúp giảm chi phí vận hành, tăng cường an toàn, và kéo dài tuổi thọ của toàn bộ cơ sở hạ tầng. Điều này đặc biệt quan trọng với các hệ thống đường ống lớn và phức tạp.

Kết Luận

Van công nghiệp không chỉ là những thiết bị đơn thuần; chúng là trái tim và bộ não của mọi hệ thống đường ống trong công nghiệp hiện đại. Từ việc kiểm soát dòng chảy đơn giản đến điều tiết áp suất phức tạp, mỗi loại van đều có vai trò riêng biệt và không thể thay thế. Việc hiểu rõ về các loại van công nghiệp, nguyên lý hoạt động, vật liệu chế tạo, và tiêu chí lựa chọn là cực kỳ quan trọng đối với bất kỳ ai làm việc trong lĩnh vực này.

Thông qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và chuyên sâu hơn về thế giới của van công nghiệp. Việc đầu tư vào van chất lượng, bảo trì đúng cách, và áp dụng các tiêu chuẩn kỹ thuật sẽ mang lại hiệu quả vượt trội, đảm bảo an toàn và tối ưu hóa hiệu suất cho hệ thống của bạn. Hãy luôn lựa chọn những giải pháp van công nghiệp tối ưu nhất để đảm bảo sự vận hành liên tục và bền vững cho doanh nghiệp.
